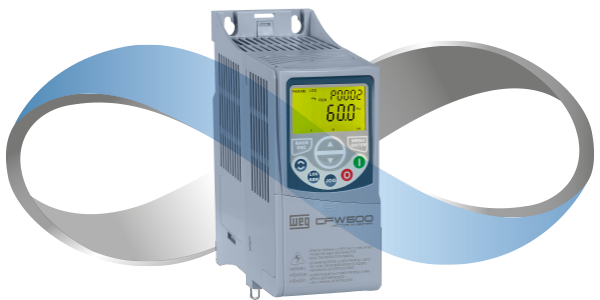

變速驅動器 CFW500 變頻器

CFW500 變頻器采用現代設計，功率范圍為 0.25 至 175 cv(0.18 至 132 kW)，是一款高性能變速驅動器，有助于控制三相感應電機的速度和扭矩。該設備提供無傳感器矢量、帶編碼器的矢量或標量控制模式、永磁電機控制、SoftPLC(增加了 PLC(可編程邏輯控制器)功能、STO 和 SS1 安全功能、Pump Genius(帶來專用泵送功能)以及可選插件在模塊中，為任何應用提供靈活且優化的解決方案。

主要特征

輸出電流為 1.0 至 211 A(0.25 至 175 cv / 0.18 至 132 kW);

單相或三相供電電壓200-240V或380-480V;

標量控制(V/F)、矢量控制(VVW)、無傳感器矢量或帶編碼器的矢量控制和永磁電機控制(VVW PM);

可選插件模塊;

即插即用理念;

內置操作和編程接口(HMI);

內置RS485端口(在任何選定的插件模塊中);

Pump Genius：專用于驅動泵的功能;

安全功能：STO和SS1級SIL 3/PLe;

SoftPLC——內置PLC功能;

制動 IGBT(框架 B 提供);

3C2或3C3防護等級，適用于有腐蝕性化學品的環境中應用;

IP20(標準)和NEMA1(可選)防護等級;

風扇具有快速更換系統;

內部 RFI 濾波器(可選);

USB通訊端口(CFW500-CUSB附件);

Softwares提供免費 WLP 和 WPS 編程軟件應用程序 。

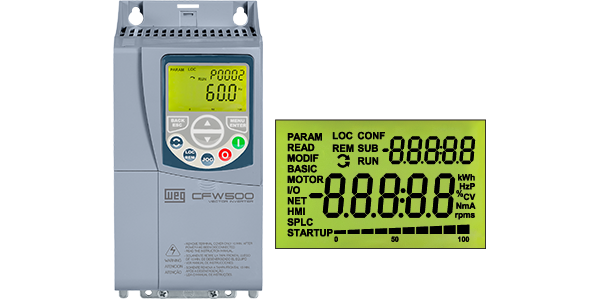

簡化的編程和操作

所有參數的查看、設置和命令

根據用戶選擇，顯示屏上最多顯示三個參數

定向啟動和分組參數

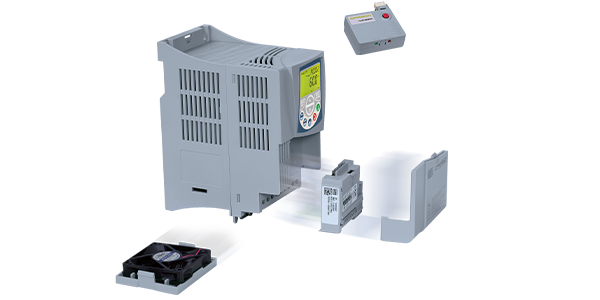

靈活性和性能

CFW500具有現代化的設計，可以根據應用需求進行選擇，提供靈活性和卓越的性能。在插件模塊版本中，CFW500-IOS模塊附帶VSD。在沒有插件模塊的版本中，可以選擇所需的插件模塊(始終每個VSD一個插件模塊)。所有插件模塊均內置 RS485 Modbus-RTU。

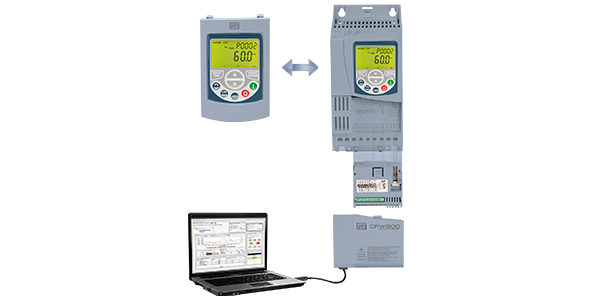

CFW500安裝簡單，配置和操作直觀，操作界面(HMI)的導航菜單內置LCD顯示屏。使用閃存模塊，可以將現有設置從一臺 CFW500 下載到其他設備，而無需給它們通電。

連接性

根據所選的插件模塊，CFW500 可連接到主要的快速工業現場總線通信網絡，使用全球使用的協議，如 CANopen、Profibus-DP、EtherNet/IP、Modbus-TCP、PROFINET IO 和 DeviceNet。此外，所有插件模塊均內置串行接口RS485 Modbus-RTU。

特征

用于保護參數的密碼 J 特殊工程單位(RPM、°C、Nm、mA、%、kW、kWh 等)

備份所有參數(通過 WPS 軟件、存儲卡或 CFW500 的內存)

可以在 CFW500 的內存中保存最多兩種不同的設置

根據應用要求設置開關頻率

通過電子電位器的速度參考

多速，具有多達八種可編程速度

滑差補償

手動或自動扭矩提升(V/F標量模式)或自調節(VVW矢量模式)

加速/減速斜坡

“S”型坡道

直流制動

內部動態制動(外形尺寸 B 及更大)

PID 控制器用于閉環控制過程

飛行起步/穿越

睡眠模式

跳躍頻率或頻率范圍功能

過載和過溫保護

過流保護

直流母線電壓監控

故障日志

應用領域

擠出機

輸送帶

滾輪臺

風扇/抽風機

離心泵

造粒機/碼垛機

干燥機和旋轉爐

過程計量泵

攪拌器/混合器

旋轉過濾器

繞線機/開卷機
